Station compacte bi bandes 5,7 et 10 GHz

F6ETI, novembre 2008

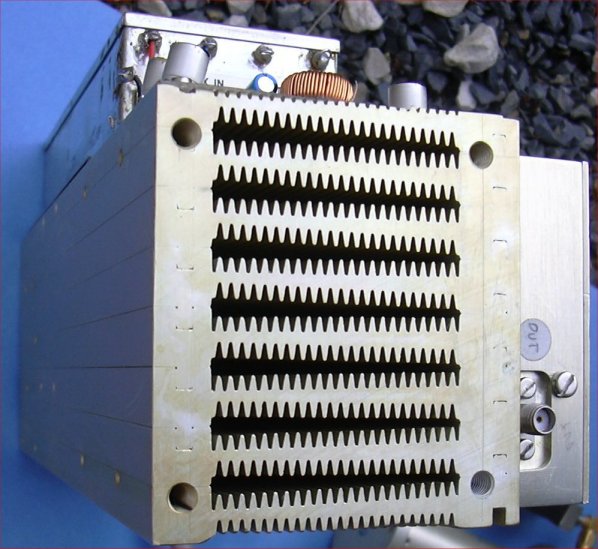

Le projet depuis un moment en tête de la réalisation d'une station compacte bi-bandes 5,7 GHz -10 GHz s'est concrétisé fin octobre 2008 à la suite de la récupération d'une "chute" de radiateur qui comporte deux faces planes.

L'idée était donc de monter les transverters 5,7 et 10 GHz sur les côtés, et les PA sur les faces rectifiées du radiateur.

L'ensemble devient ainsi très compact, et bien plus facile à mettre en oeuvre pour les différentes utilisations possibles, associé à une source bi-bandes sur laquelle sont montés les relais d'antenne et les préamplis.
- soit devant une parabole offset,
- soit derrière une parabole prime-focus 90 cm, solution où on accepte de perdre un peu de watts dans le sens émission dans les 50 cm environ de coax semi-rigide entre les PA et les relais d'antenne. La réception n'est pas affectée, les préamplis étant à la source, qu "cul" des relais d'antenne.

Le bloc ne rentrera malheureusement pas dans un tube PVC de 125 mm (solution de notre regretté F1ANH, mais c'était du mono-bande), il faudra un diamètre un peu supérieur.


Très important,
LE SYNOPTIQUE présente le fonctionnement général.
Mais comme j'utilise des relais 26V latchés (Tesoel) voici LE SYNOPTIQUE rév A. À noter le circuit très simple pour "impulser" les relais d'antenne...



Cette réalisation utilise la carte d'alimentation pour PA à GaAs FET déjà décrite précédemment ici :
http://pagesperso-orange.fr/ph-martin/f6eti/realisations/alim_pa_gaasfet/index.htm

Situation au 9 novembre, la partie 5,7 GHz est opérationnelle (12W out, NF 0,8 dB à l'entrée du transverter). La partie 10 GHz n'est pas encore montée.

Fin novembre, opportunité d'avancer Noël en acquérant un transverter 144 MHz/10 GHz et une paire de préamplis, un 10 GHz et un 5,7 GHz (pour une fois, ce ne sont pas des kits mais des équipements tout montés, DB6NT).

En décembre 2008, montage du transverter 144 MHz/10 GHz, des préamplis et du relayage. Sur 10 GHz, Pout = 10 W, NF= 0,7 dB).

Les préamplis et les relais d'antenne sont solidaires de la source bi-bande, qui peut donc être déportés selon l'usage futur (parabole offset ou prime focus)

À suivre...

La section 5,7 GHz

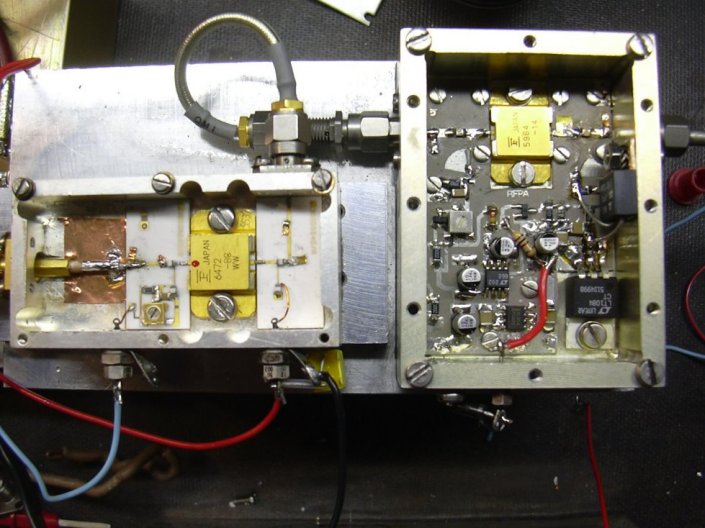

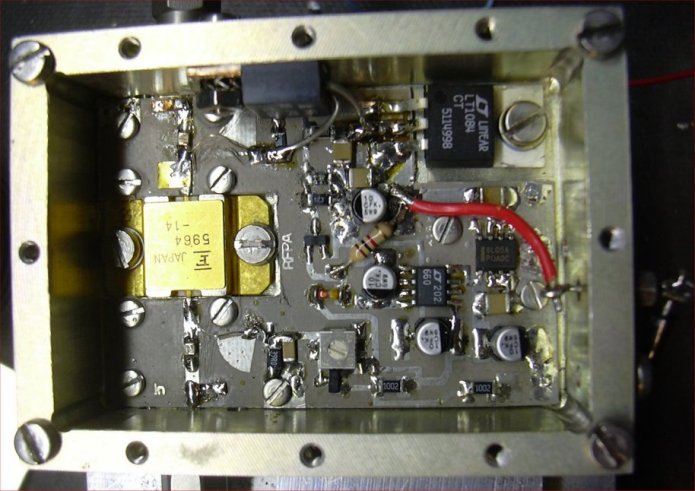

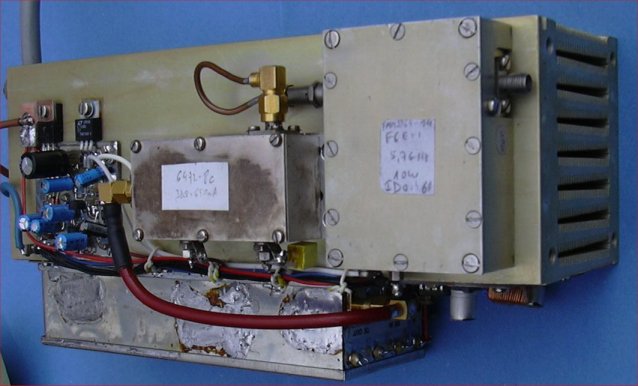

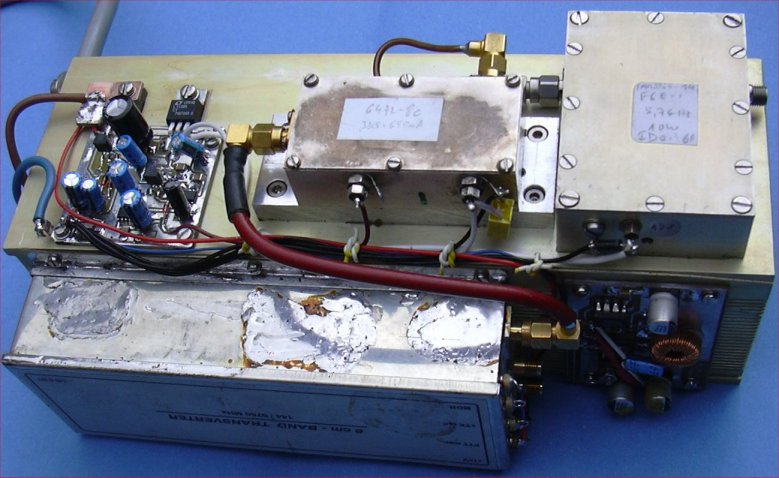

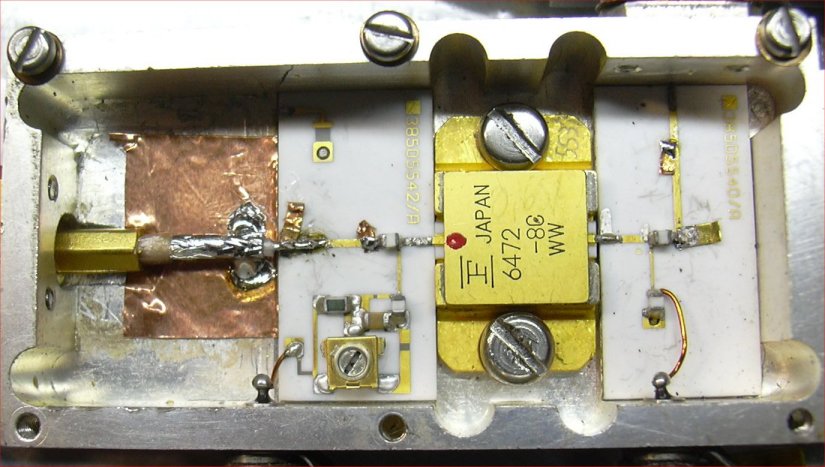

Le driver (250 mW-2W) modifié (suppression du circulateur trop haut en fréquence et attaque directe du transistor) Dscn0062.jpg (74238 octets) Dscn0063.jpg (79728 octets) Dscn0064.jpg (81052 octets) Dscn0065.jpg (46494 octets)

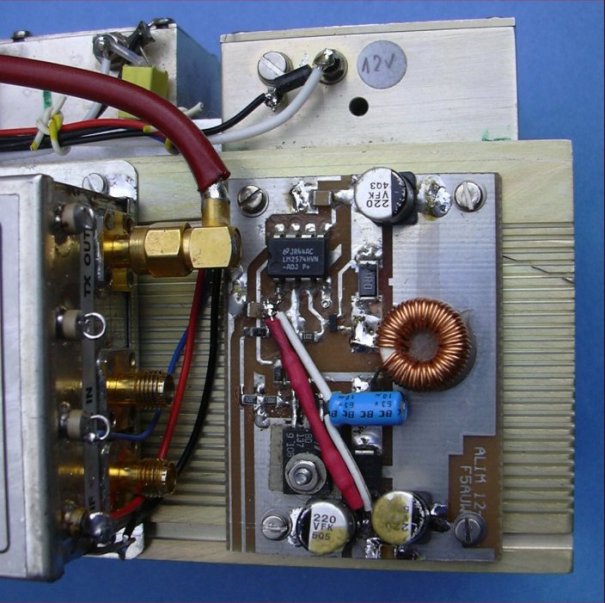

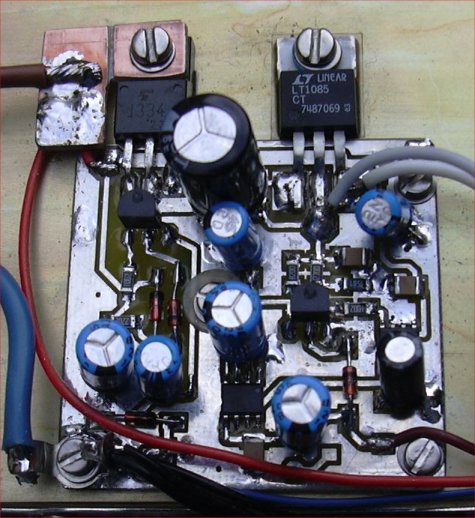

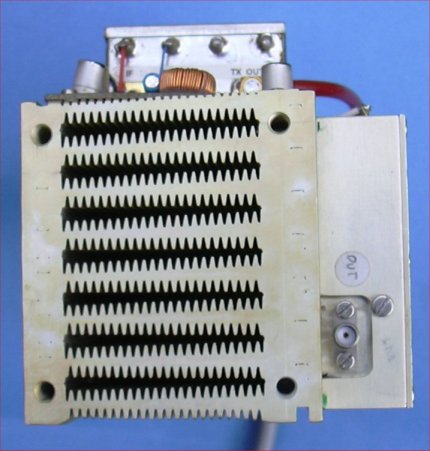

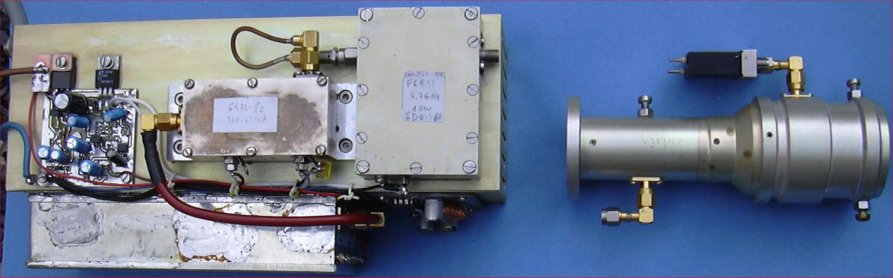

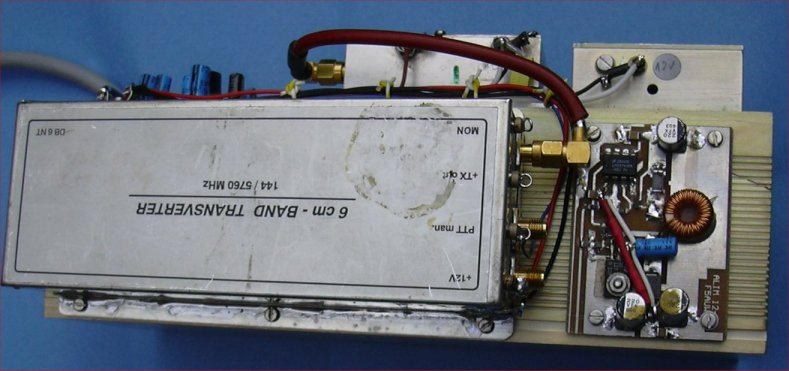

Dscn0066.jpg (60233 octets) Carte alimentations et polarisation Le convertisseur 12/24V (design F5AUW) Dscn0069.jpg (51324 octets) Dscn0070.jpg (43021 octets)


L'ampli 10 GHz est ici



L'ensemble fonctionnel début 2009, il ne reste plus qu'à l'emballer...

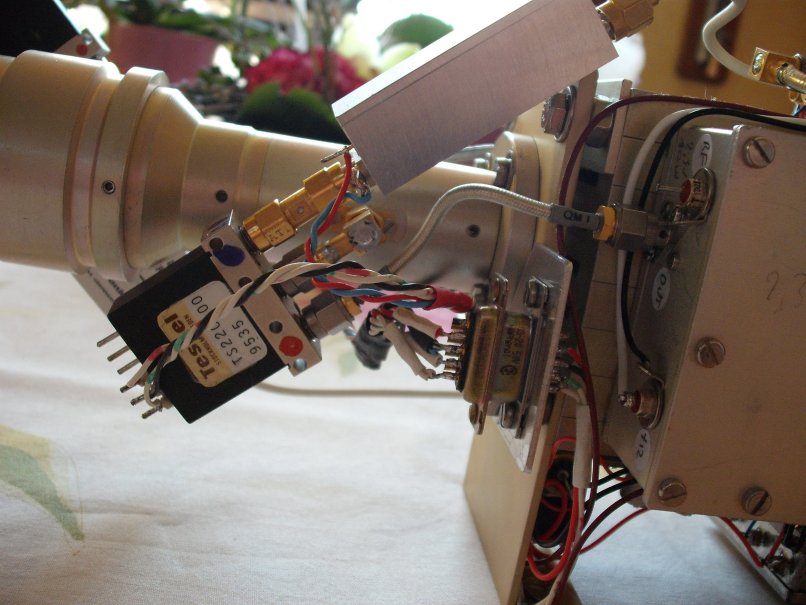

DSCF1015.jpg (61657 octets) DSCF1016.jpg (47954 octets) DSCF1017.jpg (85049 octets) Le convertisseur 12V/24V et la commande de commutation des relais et préamplis d'antenne DSCF1019.jpg (67912 octets)

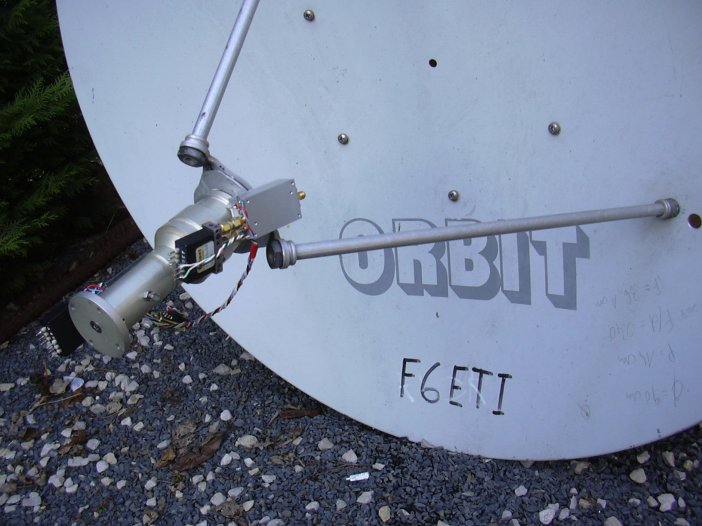

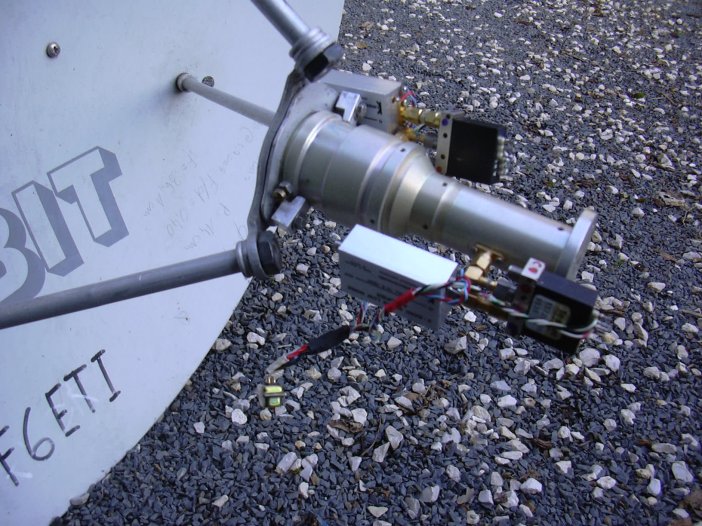

PRÉ MONTAGE SUR ET DERRIERE UNE PRIME FOCUS DE 90 CM (03/02/2009)
Il faut encore connecter tout ça (Je sais, il y aura des pertes en TX, mais ce sera toujours mieux que 700mW dans 48 cm... sur 10 GHz)
Je sais aussi que ce n'est pas (encore) étanche...

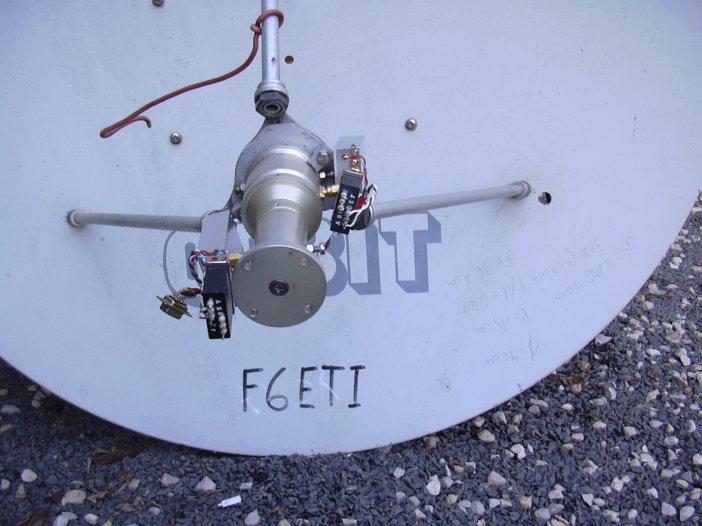

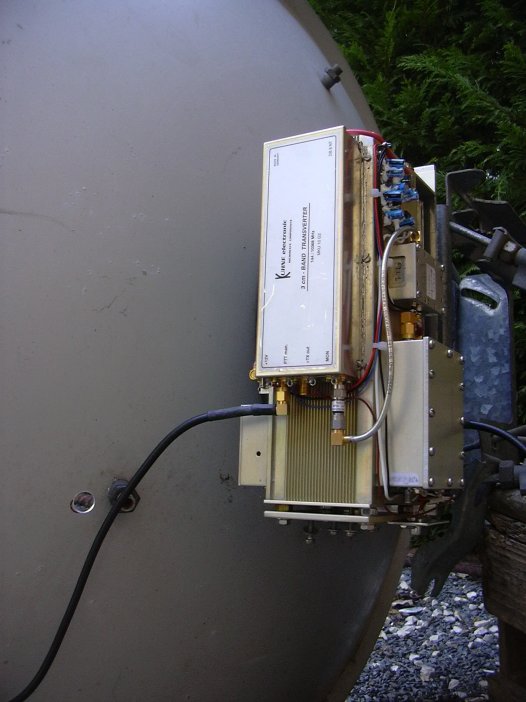

Dscn0011.jpg (58698 octets) Dscn0012.jpg (63262 octets) Dscn0013.jpg (63404 octets) Dscn0014.jpg (111187 octets) Dscn0015.jpg (67178 octets)

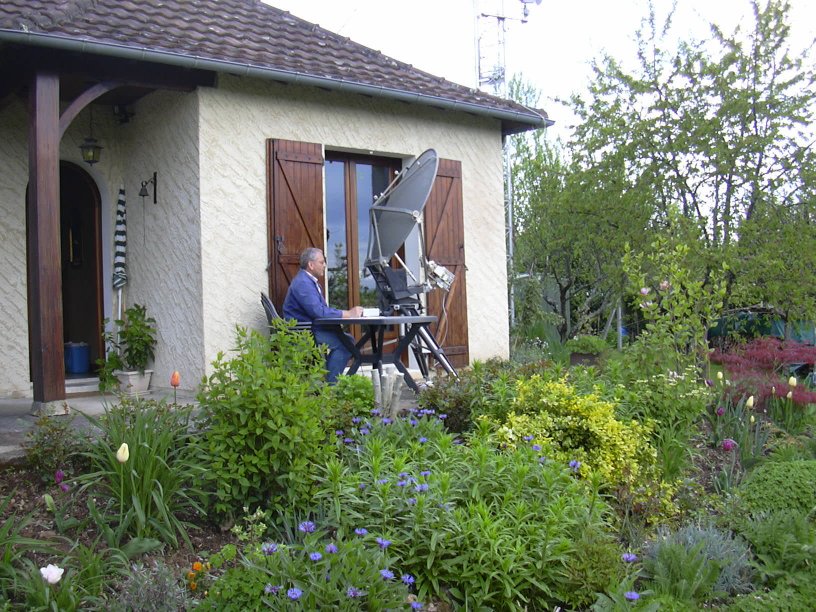

ET PUIS, AYANT FINI PAR RÉCUPÉRER MA PARABOLE OFFSET TRT, ÇA VA TRÈS BIEN ! (19/04/2009

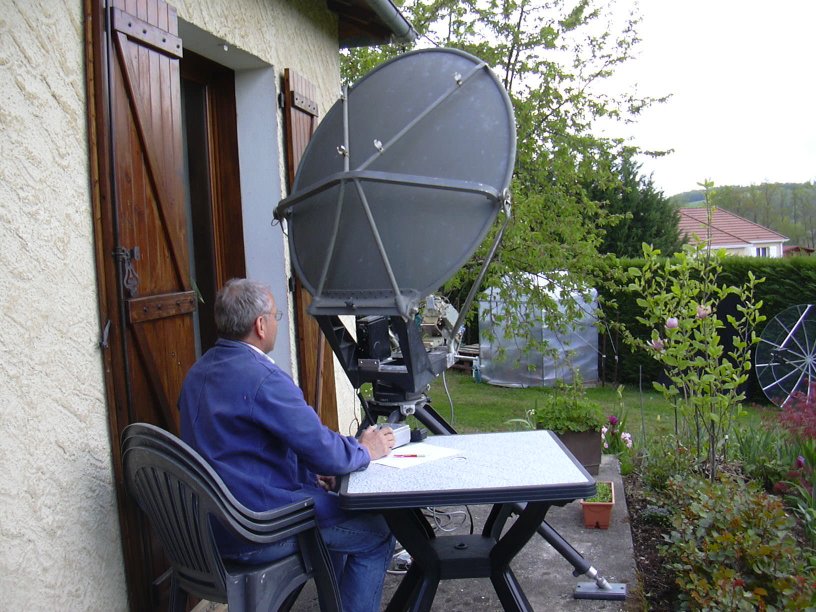

Premier QSO sur 10 GHz depuis la terrasse, en RS et en random avec F2CT/P/64

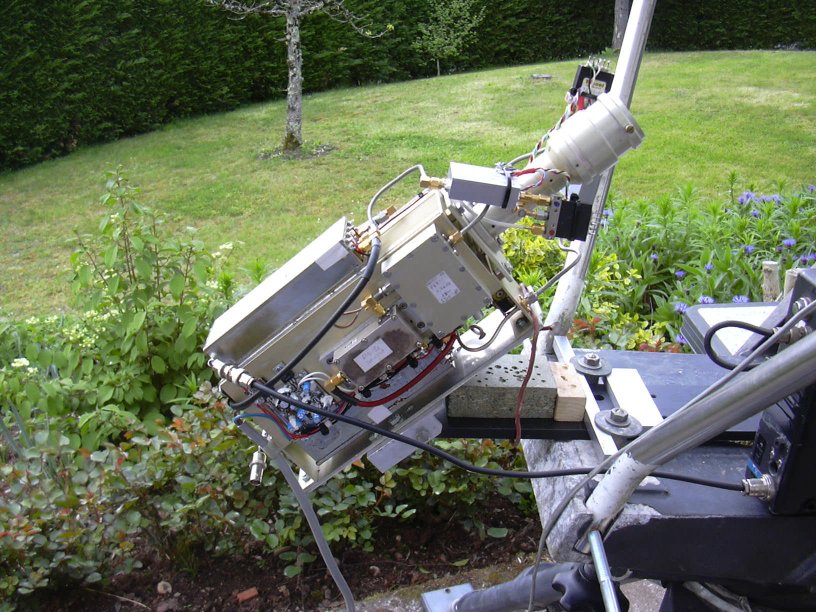

La source bi-bande est calée provisoirement... Dscn0095.jpg (133188 octets) Super dégagement depuis JN05RE
