But
De nombreuses descriptions d’ampli de puissance ont été publiées,
en particulier par F1JGP. Les alimentations de ceux-ci sont internes ou
externes au boîtier.
Il arrive que l’on récupère un PA à GaAs FET de puissance, mais
sans alimentation.
Dans tous les cas, il n’est jamais prévu de commande PTT, ce qui était
un inconvénient pour les projets en cours de réalisation.
L’idée a donc été de
redessiner un circuit « à tout faire » qui permette non
seulement d’alimenter un transistor ou MMIC de puissance à GaAs FET,
mais encore d’intégrer une commande « PTT » pour la mise
en œuvre dans une station.
Sur la base de
l’alimentation générique décrite par F1JGP, il a été rajouté en
amont un FET de puissance 2SJ334 monté en interrupteur de puissance (il
peut supporter une vingtaine d’ampères, et a une RDS ON très faible) et commandé par le PTT (mise
à la masse).
Un circuit de temporisation sur sa grille permet de retarder la mise
sous tension du régulateur de puissance d’environ 20 mS, afin d’être
sûr que le relais d’antenne soit collé avant que l’ampli délivre
toute sa puissance.
Ce circuit fournit donc
- le
10 volts d’alimentation drain, le courant fourni dépendra du (des) régulateur(s)
utilisé(s) dans la série LT1083/LT1084/LT1085,
- la tension négative
ajustable de polarisation, avec une capacité de 100 mA grâce au
LTC660,
Sa commande par le PTT est légèrement temporisée.
Un condensateur de 10 µF découple la broche "adj" du
régulateur. Ce condensateur est préconisé par le constructeur, et son
absence ou une valeur insuffisante est la source de raies parasites sur
le signal émis...

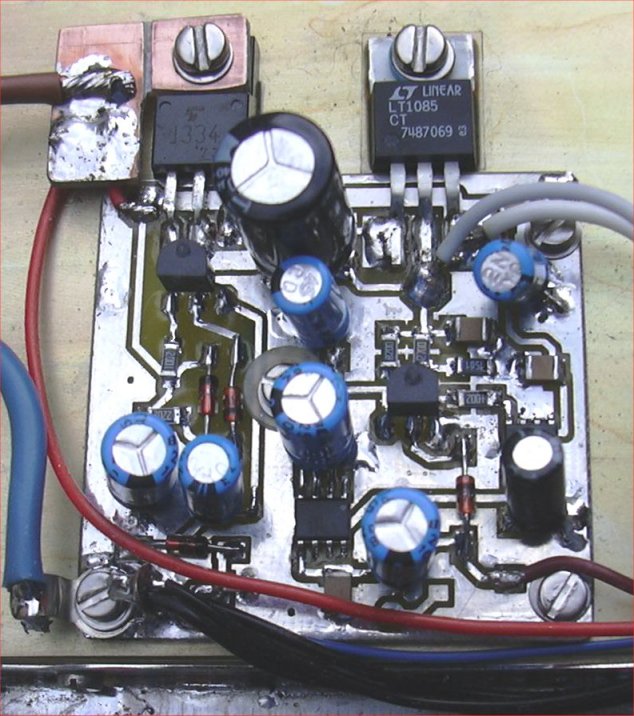

Le circuit mesure 48,2 x 45,6 mm. Il est câblé en simple face, la taille
n’a pas été trop réduite afin que sa réalisation soit à la portée
du plus grand nombre.
Les chimiques sont des 25volts, sorties radiales, les autres
condensateurs et résistances sont des CMS 1206.
Le 09/11/08, C13 (10µF) a été remplacé par 220 µF en raison
d'oscillations parasites apparaissant sur l'alimentation en charge au
cours d'essais d'un PA 5,7 GHz, et générant des raies parasites de
part et d'autre de la fréquence utile.
Une dernière amélioration consisterait à temporiser le déblocage du
régulateur quelques dizaines de millisecondes après l'établissement
de la tension de polarisation afin d'éviter tout risque de
surconsommation transitoire du transistor. En effet, tant que la grille
du GaAs FET n'est pas polarisée, le drain est quasiment un
court-circuit. Il a été constaté que sur certaines alimentations à
limitation de courant que si cette limitation est insuffisante, la
polarisation ne s'établit pas correctement, entraînant une
surconsommation pouvant détruire le transistor.
Bibliographie :
Descriptions de F1JGP
Data sheet LCT660, LT108x, 2SJ334 |
