Lorsque F1RHR avait proposé la publication de la description exhaustive du SynFox, un double synthétiseur UHF N-Fractionnel à haute résolution basé sur ASIC dédié, dans le proceeding de CJ2008, j'avais tout de suite compris que ce synthétiseur apportait quelque chose de révolutionnaire pour les réalisations radioamateur, tant du côté des possibilités en mesures qu'en émission/réception. En simplifiant à l'extrême, le SynFox comprend deux PLL, l'une couvrant de 950 à 1050 MHz, l'autre de 800 à 2000 MHz, le tout piloté par PC (port parallèle), avec une résolution du hertz, une vitesse de verrouillage extrêmement rapide, et une très grande pureté spectrale. La radio n'étant qu'une histoire de mélange de fréquences, il était facile d'imaginer toutes les applications possibles... entre 0 et 3 GHz, et plus en mélangeant avec un OL extérieur. La description complète, et en Français, du SynFox a été publiée par F1RHR, Christophe FOURTET dans le proceeding CJ2008, pages 59 à 114 et est disponible également ici Ayant

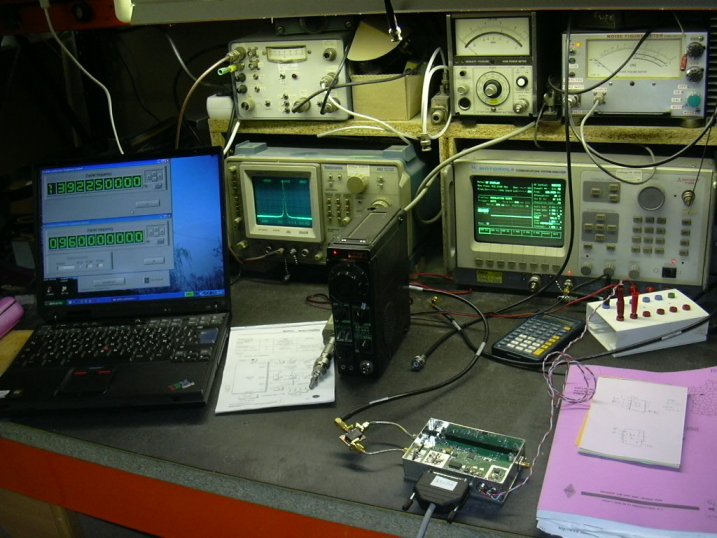

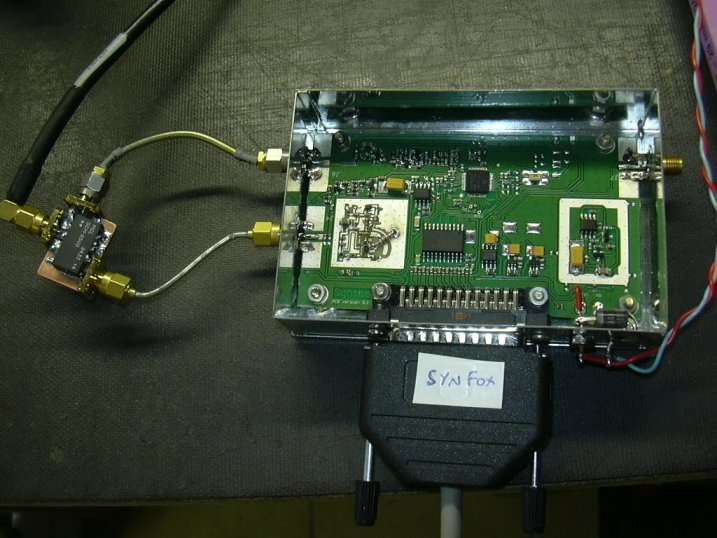

le bonheur de disposer d'un SynFox, je l'ai intégré dans un boîtier
Schubert, relié deux sorties des deux PLL à un mélangeur, calé une PLL
à 960,000000 MHz, l'autre à 1392,250000 MHz afin d'obtenir 432,250 MHz
et écouter le signal sur un IC402 (émetteur/récepteur SSB/CW 432 MHz). Il
reste maintenant à réaliser des applications... |
||||
 |
 |
 |
||
