AMPLIFICATEUR
144 MHZ A MOS-FET DE PUISSANCE
F6ETI , Philippe MARTIN - 9709
J'étais depuis longtemps attiré par les caractéristiques
et la note d'application du MRF174 de MOTOROLA, transistor TMOS large
bande de puissance, qui sont très alléchantes: 125 watts de
dissipation, gain élevé (12 dB à 144 MHz), parfaitement linéaire,
donc adapté pour faire de la BLU, et le circuit de polarisation est on
ne peut plus simple. Je sais, il y a mieux avec les TMOS doubles MRF141G
(300W/28V) et MRF151G (300W/50V), mais ils sont moins abordables tant
par leur coût que par les techniques à mettre en œuvre.
Ne trouvant pas de MRF247 pour remplacer celui de l'équipement
du mobile chez nos fournisseurs de composants habituels, je me suis décidé
à le commander aux USA chez RF Parts et ai donc profité de l'occasion
pour approvisionner également une paire (au cas où il y aurait de la
casse!) de MRF174.
Un circuit imprimé standard a été dessiné et réalisé
d'après la note d'application de MOTOROLA. Le premier exemplaire
construit ayant fonctionné parfaitement du premier coup, un second a été
monté avec le même succès, et les deux donnent entièrement
satisfaction depuis plusieurs mois. Le radiateur utilisé, mesure
200x175x40 mm, et doit être très bien aéré. Sous 26 Volts, le gain
obtenu est de 13 dB, ce qui veut dire que l'on passe de 5 watts à 100
watts avec un seul transistor.
Ah, problème, y a pas d'alim 26 volts à la station!
Alors on ouvre la boite de son alimentation 13,6 Volts et on se pique en
amont du circuit de régulation, sur la capa de filtrage par exemple. Il
y aura là déjà 18 à 20 volts qui seront largement suffisants pour démarrer
et approcher la centaine de watts! Il faudra quand même qu'elle puisse
tenir une dizaine d'ampères.
Réglages: relier la sortie de l'ampli à une charge
50 ohms capable de tenir au moins 100 watts à 144 MHz. Les premiers réglages
pourront se faire sous 13.6 volts avec une alimentation limitée en
courant de préférence. Le courant de repos est ajusté par R3
(ajustable 10 tours) à environ 1 ampère. La meilleure adaptation du
circuit d'entrée sera recherchée avec C2, C3 et C5. Le circuit de
sortie est reglé comme d'hab, selon la méthode "tune for
max".
En conclusion, ce montage m'a permis d'obtenir légèrement
plus de cent watts sous 28 Volts en BLU à partir d'un IC202 un peu
"boosté". C'est très confortable pour un équipement de
base, et peut rendre de grands services aussi lorsqu'il s'agit
d'attaquer un ampli à lampe du type triode ou tétrode avec grilles à
la masse (comme celle qui sert en IN87KW) à partir d'un transverter qui
ne délivre que quelques watts... Il faut noter par ailleurs que même
alimenté sous 13,6 volts le gain est encore d'environ 8 dB, ce qui est
déjà appréciable. J'oubliais: on trouvera dans la littérature de
quoi réaliser un filtre passe-bas pour mettre à la sortie.
N'étant pas compétent pour en dire plus sur la théorie
et la mise en œuvre de ces transistors, je suggère à ceux qui sont
intéressés d'aller fouiller dans la documentation très complète de
MOTOROLA sur le oueb (motorola.com).

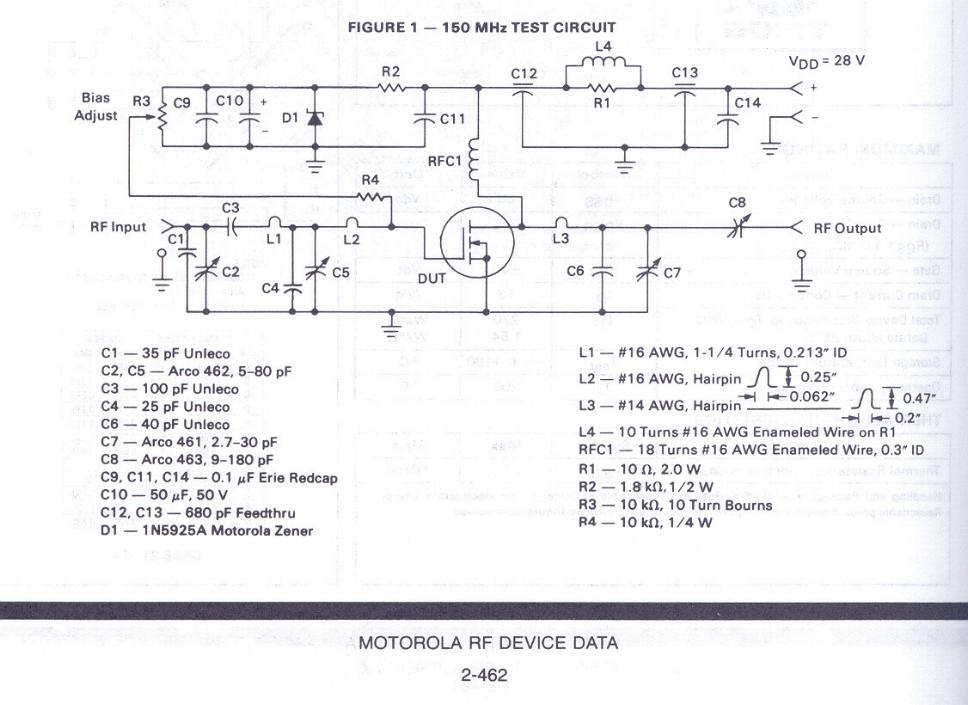

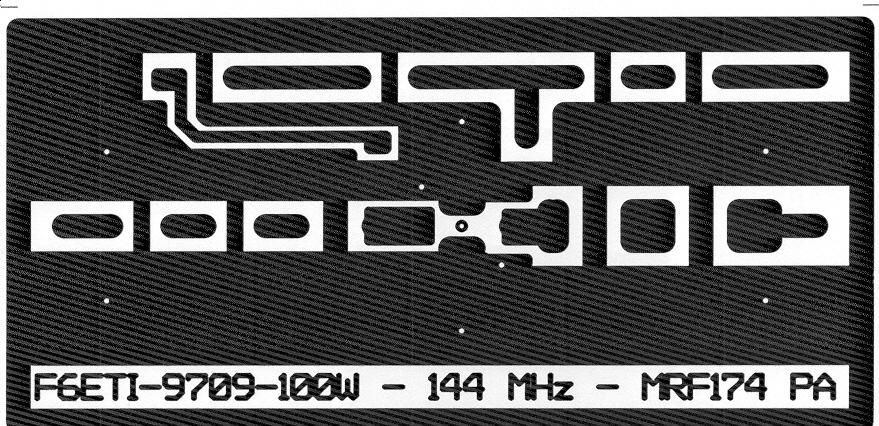

Pour être pratique, vous trouverez ci-après le schéma,

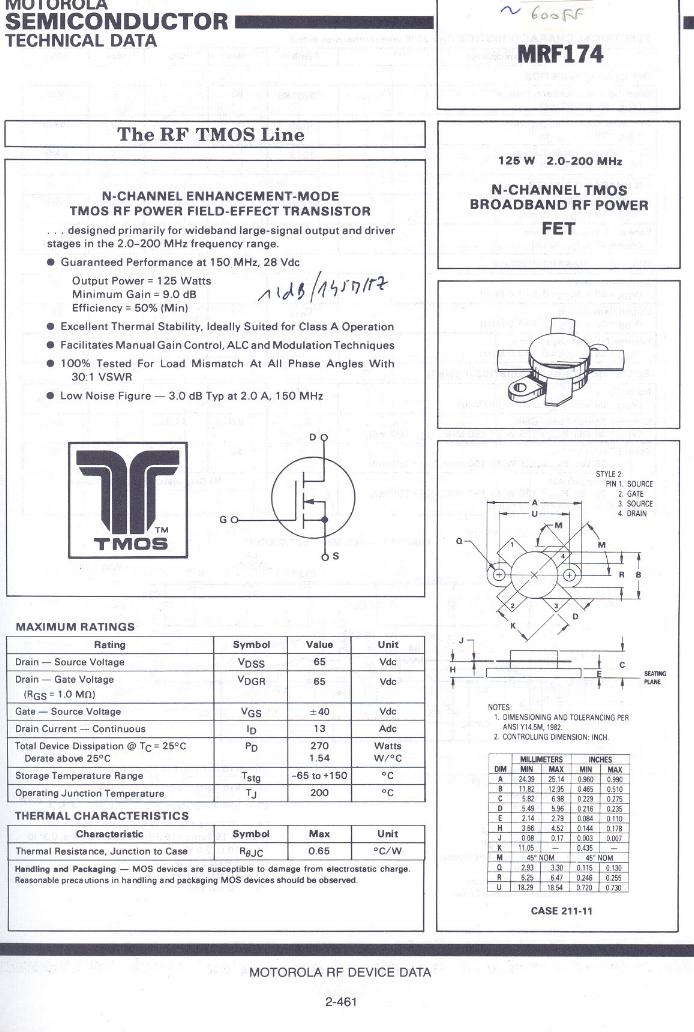

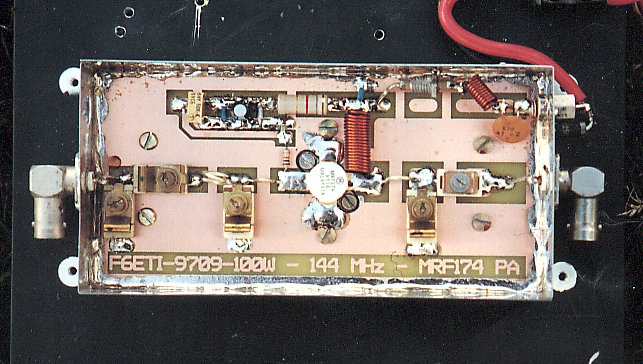

le circuit imprimé, la photo de la réalisation ainsi que quelques
extraits des caractéristiques et note d'application du constructeur.
Bonne réalisation. Prenez les précautions
habituelles, le MRF174 est un composant TMOS, donc sensible aux charges
électrostatiques, qui vaut quand même 93.90 $ (09/97).
Bibliographie: MOTOROLA RF DEVICE DATA 04/88 Vol.1
(MRF 174 data) et Vol. 2 (AN878 VHF MOS power applications).
|
