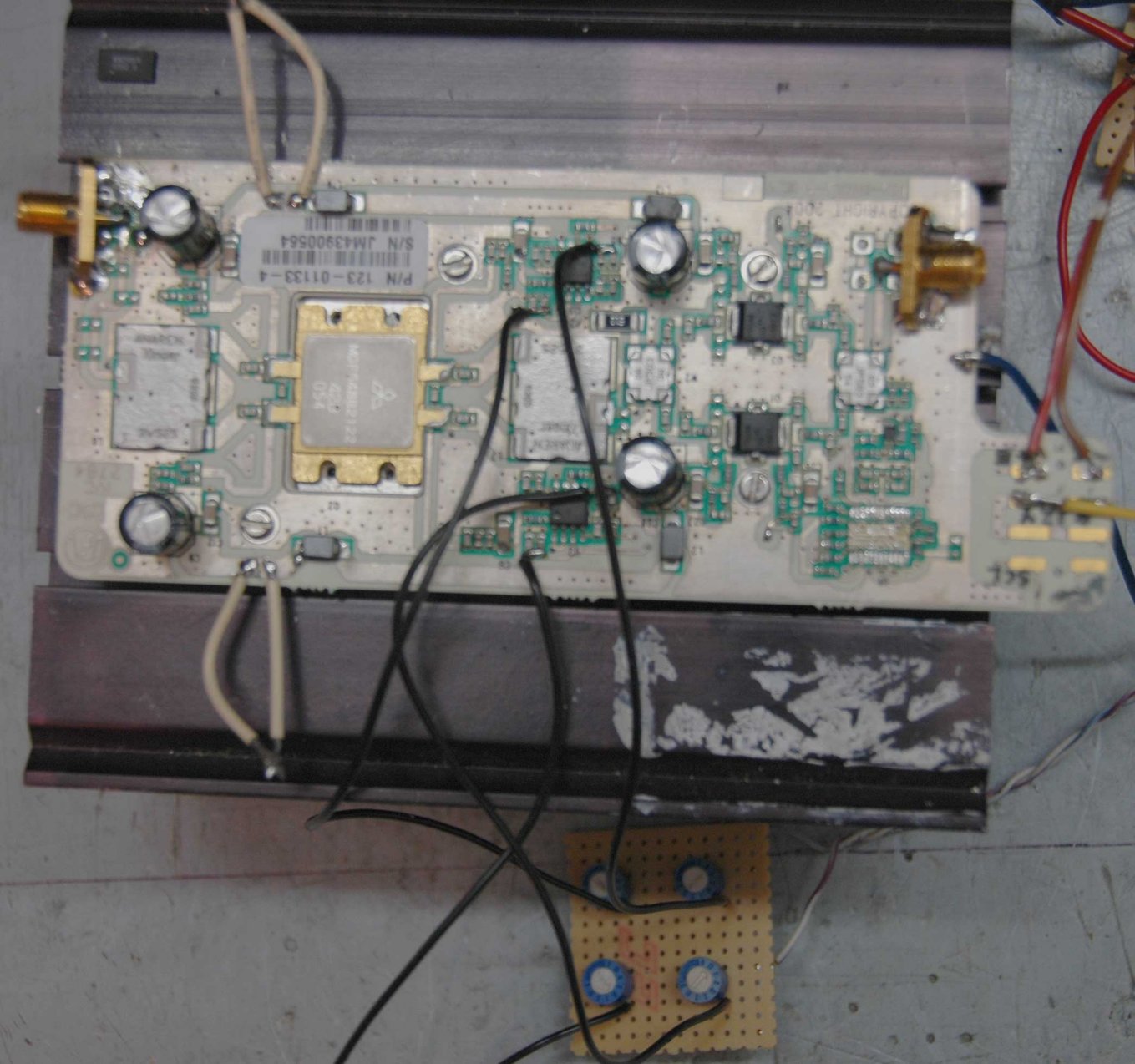

Montage de F1VL
Data sheet MGFS48B2122
F1VL à F6ETI, correspondance du 13/10/2006. Salut Philippe Content qu'il y en ai un qui soit intéressé à la chose !! J'ai monté l'exitation à 20 dBm et cela sort 41 dBm sur 2320 et 43 dBm sur 2150 ( c'est fait pour HI ! ). Si tu veux des infos pas de pb je te dirais tout et sans que tu sois obligé d'utiliser la torture ! Tu verras il y a quatre ampli Op montés en suiveurs qui attaquent les polar de gate. Le module s'alimente en + et - 5 volts pour les ampli op. Les pot sont a monter entre la masse et le moins 5V et le curseur attaque l'entrée + des ampli op En 12 Volts pour les transos Pour les réglages : - J'ai coupé les pistes d'alim des deux moitiés du gros transo. - J'ai réglé les pots du côté qui donne du -5V sur les entrées des ampli op. - Je n'ai alimenté qu'en + et moins 5V. - J'ai vérifié que c'était bien du -5 V qui était présent sur les gates des Gasfets. - J'ai alimenté en 12 V avec mesure de conso en route et protection en courant de l'alim sur 100 mA , le courant consommé est très faible. J'ai remonté la protection à 500 mA. - J'ai commencé à modifier la tension de gate d'un des transos noirs jusqu'a avoir un courant de 150 mA, puis j'en ai fait de même pour le deuxième donc 300 mA maintenant !!! - J'ai tout arrêté. - J'ai mis en série ( la piste coupée !! ) le multimétre dans une moitié du gros transo. - J'ai remis le 12V et ai réglé pour avoir un courant de 800mA , puis idem pour la seconde moitié ! - J'ai tout arrêté ! - J'ai reconnecté les deux pistes coupées. Et ensuite j'ai envoyé la sauce dans l'entrée, au début le courant ne bouge pas puis ensuite il suit l'excitation (cong ). Tu as une image qui devrait t'aider à comprendre. Sur la photo tu vois des fils Le rouge est le +5V, le marron est le -5V, le Jaune est le + 12V. Normalement il faut 1 A de chaque côté du gros transo. Par contre pour les autres je n'ai rien trouvé , Si tu as ......
F1VL à liste de diffusion hyperfr le 01/04/07 La platine s'alimente en : +5V -5V et +12 V régulés (pas mal d'ampères à prévoir ....) Fixer le bazard sur un vrai radiateur ! Les alims se connectent sur l'excroissance à côté du X9256. Avec le brochage des ampli op, un Ohmètre et un peu de jugeotte on trouve les bons endroits. On voit sur le Circuit imprimé un X9258 de chez xicor qui est un (quatre ) potentiomètre électronique avec commande par SCL et SDA. Pour ceux qui ont envie d'écrire du soft , un PIC et cela part ..... Sinon : Deux coups de cutter pour couper les pattes du CI , ensuite supprimer les restes de pattes pour éviter un court jus ultérieur. On voit aussi deux doubles ampli Op dont les sorties sont reliées aux gates des transos. Pour régler la polar des transos mettre des potards de qq kOhms sur l'entrée des ampli qui sont montés en suiveurs ( LM2904 double ampli op ). Charger l'entrée et la sortie par des charges 50 ohms. Il faut disposer d'une alim programmable en tension et en courant de disjonction. Il faut aussi avoir une alim +5V et -5V. Ensuite les curseurs des potards étant du côté -5V, alimenter en + et - 5V. Régler le courant de disjonction de l'alim 12V à 500 mA ( on ne sait jamais.... ). Puis connecter le 12V.Un faible courant doit circuler (je ne me rappelle plus combien , c'est les dégâts de l'age .... ) Régler le potard correspondant a un deux deux transistors drivers pour avoir une augmentation de courant de 300mA. Faire de même pour le deuxième driver ( 300+300 = 600). Si tout s'est bien passé jusque là , passer le courant de disjonction de l'alim à 3A. Régler le courant de chacun des transos finaux à 1A chaque. ( je rappelle : 300+300+1A+1A ..... ). Rien n'a pété ??????? Ben alors il n'y a plus qu'a couper le 12V , enlever les charges d'entrée et de sortie. Connecter un géné à l'entrée avec 10 dBm out. Connecter un mesureur de puissance en sortie ( pas la sonde en direct du ... ). Remettre le 12V après avoir réglé la disjonction à 6Amp. On devrait lire 30 dBm sur le bolomètre. Régler la disjonction à 15Amp. Ensuite augmenter la sauce jusqu'a 30 dBm qui devrait donner la puissance de sortie max. Je n'ai essayé que jusqu'a 24 dBm in ( 44 out ) car mon "machin géné" ne sortait pas plus. Bonnes manips ( Çà devrait envoyer du gros !!! ) Que le premier qui essaie fasse profiter les autres de son expérience.

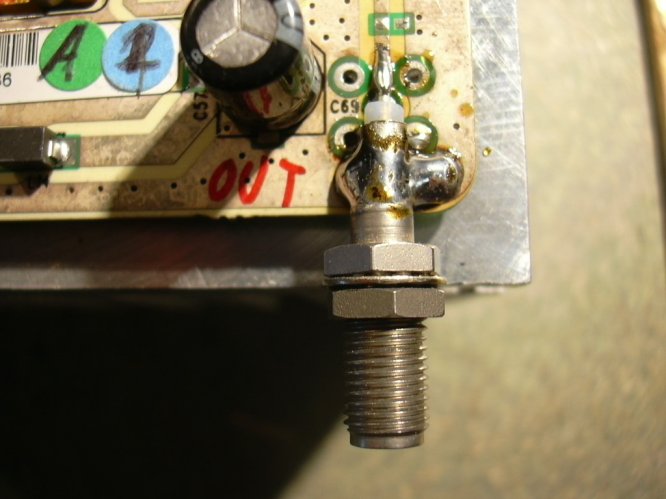

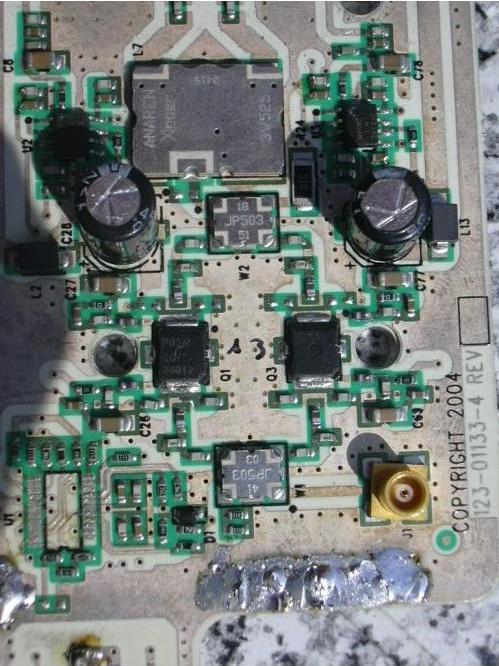

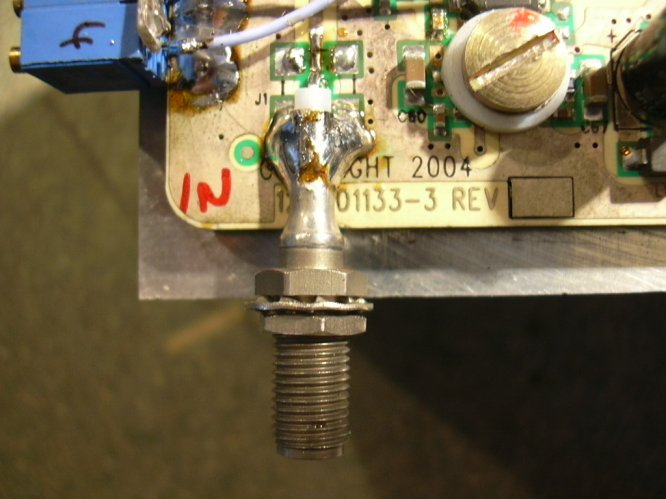

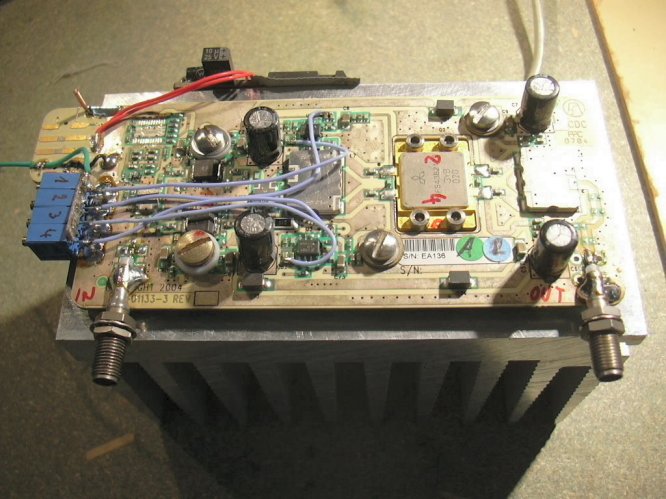

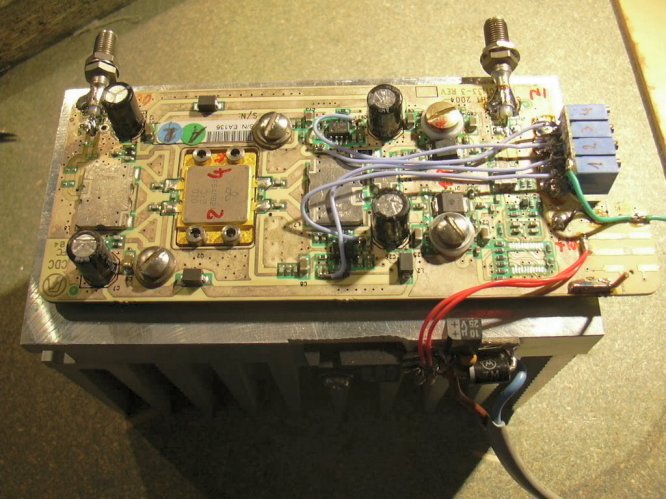

Montage de F6ETI

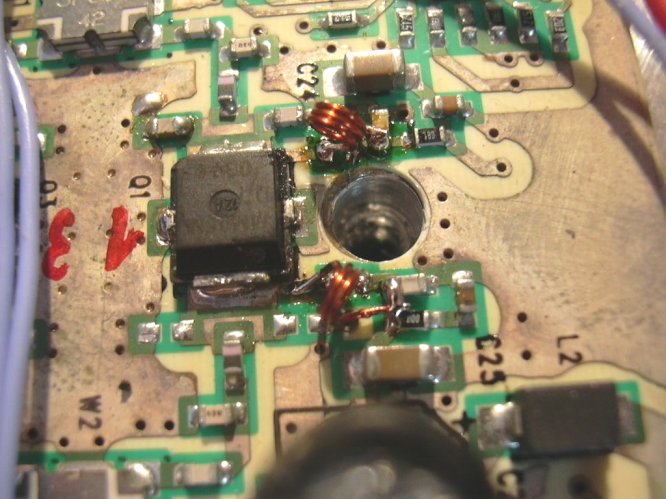

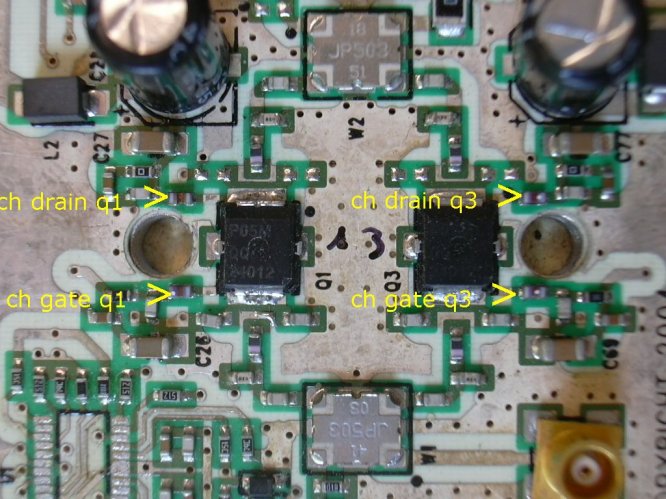

	Remplacement des chokes de drain (et gate) des drivers. (Si trop de courant dans les drains, les selfs CMS font fusible) 25mm fil cuivre émaillé 4/10mm diamètre 2 mm.


Mise en oeuvre PA 2,3 GHz SINEQUANON CJ2008
