Ce filtre a été signalé sur le réflecteur de la "Top Band" (réflecteur dédié à la bande 160 mètres) par OZ7C.

"I did have problems with my net connection when I installed DSL modem.  First put ferrite rod on all wires into the modem. This didn't work for  me.
 I was only able to run with 50w on 160m before the modem didn't work.
 I designed a filter 5 order  LC filter.
 After installing the filter on the lines problem disappear.
 Schematic and pictures can be view here :"
 http://www.ddxg.dk/oz7c/adsl/adsl_160m_filter.pdf

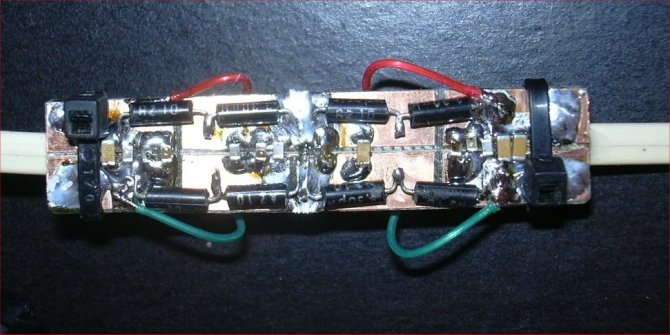

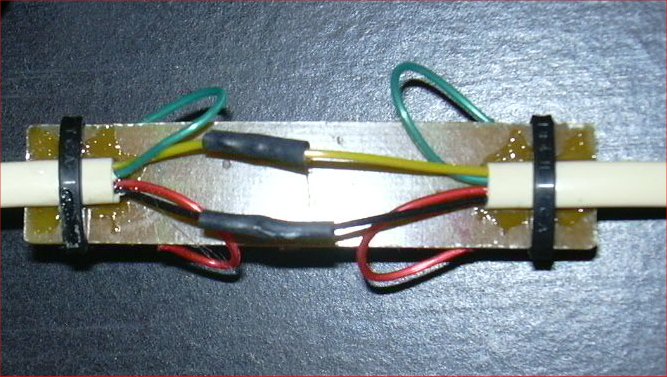

Réalisé vite fait sur un morceau de circuit imprimé avec les composants en stock (n'ayant pas de self de 6,5µH, j'ai mis deux 3,3µH en série, itou pour les condensateurs mis en parallèle jusqu'à obtenir la bonne valeur.
Ce filtre s'est montré très efficace, plus aucun décrochage de la connexion ADSL lors du trafic sur 160 m ou 80 m avec l'amplificateur d'ondes en service. Aucune réduction du débit de la ligne n'a été constaté.

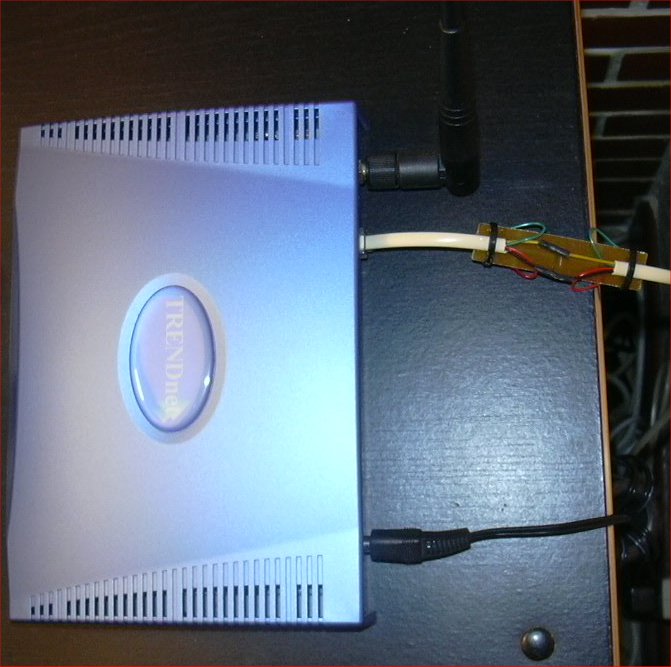

Trois images valant mieux qu'un long discours ...

Mise à jour août 2010 : jusqu'alors, l'abonnement ADSL était à 1 Mo, et aucun inconvénient n'était constaté dans l'utilisation de la ligne téléphonique. Au passage à 8 Mo, l'utilisation de la ligne téléphonique a éntraîné des désynchronisations ADSL.
Il a fallu "nettoyer" la ligne en ôtant le "condensateur FT" dans le boîtier d'arrivée de la ligne France Télécom, ET ôter le filtre ADSL décrit ici pour conserver la ligne téléphonique opérationnelle (et avoir ains le débit nominal).
Ce filtre sera donc désormais utilisé uniquement en cas de trafic sur les bandes basses...
