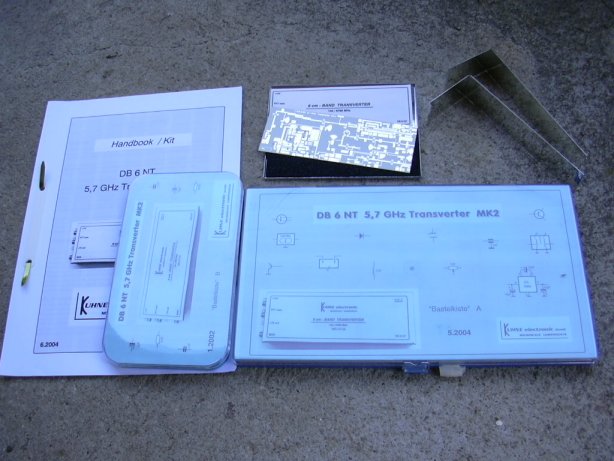

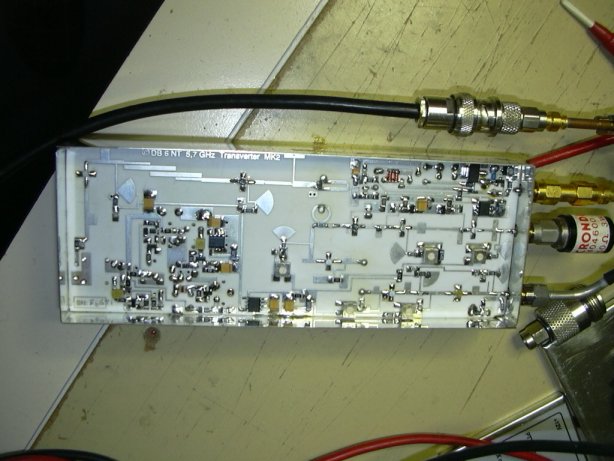

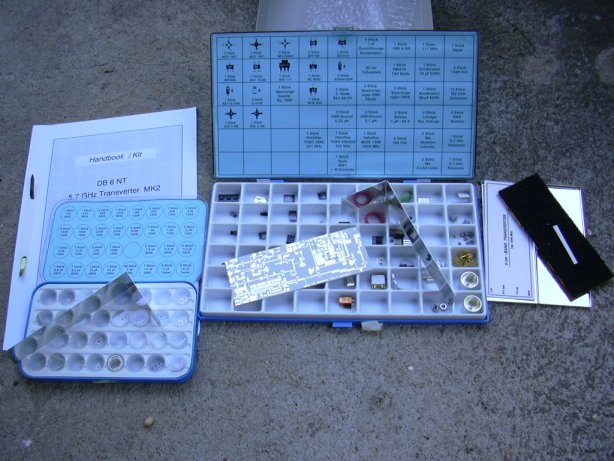

La qualité du contenu et de la documentation du kit est remarquable. Le
montage et le pré-réglage du kit ont pris deux demi-journées. À
recommander pour les débutants qui trouveront dans le kit tous les
éléments dont ils auront besoin.
L'O.L. : parfaitement stable, il dérive de moins de 100 Hz ("reniflé"
à 702 MHz)
en une heure, quartz neuf, non vielli.
Le kit est livré avec un "precision crystal
heater QH40A" qui maintient le quartz à 40,8 degrés avec une précision
meilleure que 0,1 degré.
Une fois de plus, il faut souligner la qualité remarquable des kits
DB6NT. Depuis que j'ai monté mon premier kit DB6NT (2,3 GHz en 1994),
j'ai toujours conseillé cette solution pour démarrer à coup sûr sur
les bandes UHF/SHF.
En dehors d'un moyen de mesurer la fréquence de l'OL, les réglages ne
nécessitent aucun autre appareil de mesures qu'un voltmètre pour vérifier
les tensions à la mise en service, régler les multiplicateurs et
polar, mesurer la tension fournie par le détecteur HF en TX, et un récepteur
(IC202). On obtient ainsi les résultats performances annoncées.
Après passage au four (70° pendant 30 min, puis 80° pendant 30 min)
comme recommandé pour le "sécher", il est toujours vivant!

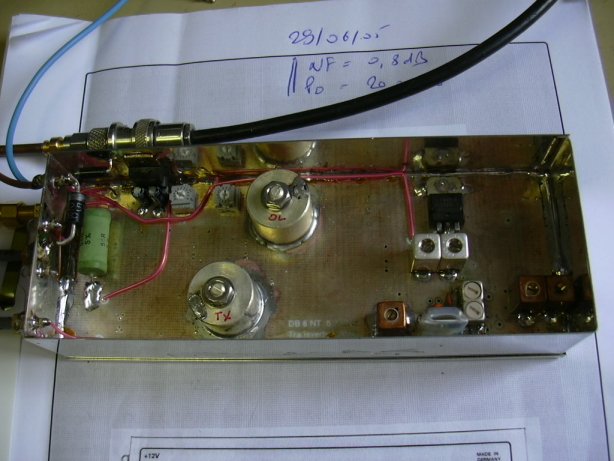

- reprise des mesures:
- 0,8 dB NF en réception à l'entrée RX (meilleur que les 1 dB

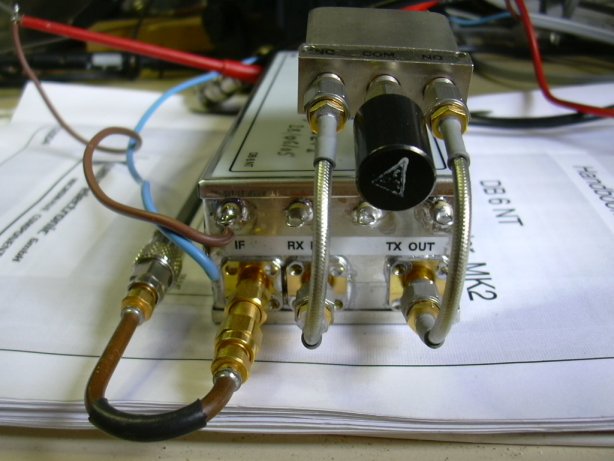

annoncés) et 1,1 avec le relais et la liaison relais - entrée RX.
J'avais relevé 0,2 dB de perte dans le sens émission en insérant le
relais. Mais la mesure doit être plus précise au PANFI.
- P out = 23 dBm, donc les 200 mW promis. Et ça correspond aux
1,2 V qu'il faut mesurer en sortie de détecteur!
- j'ai juste du réajuster l'O.L., "serrer" le noyau avec
un brin de fil à couture. Il reste toujours aussi "inconditionnellement
stable" après ce recalage.
|
