Essais de réflexions 144 sur MIR entre F6AGR et F6ETI le 21 février 2001 |
Par F6AGR
|
MIROIRA.JPG |
|
|
|

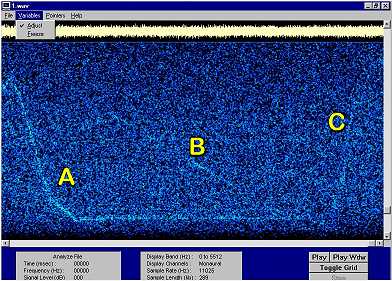

miroir2a.jpg montre ce qui est peut-être
l'écho reçu par F6AGR du signal de F6ETI sur la station spatiale. La courbe AC en forme de U est son signal direct. En Y, axe des fréquences, en X axe des temps. La courbe est en forme de U parce que Jean Louis touchait au VFO manuellement. L'écho potentiel sur MIR est la ligne droite descendante repérée par B ! C'est plutôt tenu ... |
| "Des que j'ai vu apparaître ce signal, je
n'ai plus touche au VFO, d'ou le bas (plateau)du U. Ca a exactement l'allure que j'attendais: fréquence descendante (a cause du Doppler) croisant celle du signal terrestre. " | |
|
Le fichier son correspondant est 1.wav (s'exercer au traitement des signaux faibles)
| |
| MIROIRB.JPG | |||||
|
|

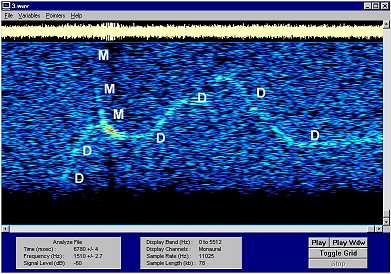

miroirb.jpg est un bel echo du signal reçu
par F6AGR de F6ETI sur une traînée ionisée de météorite (ping) La courbe D est celle de son signal terrestre dont la fréquence joue les montagnes russes car Jean-Louis jouait encore une fois avec le VFO. L'écho sur météorite est repère par les lettres M. | ||||
|
Vous reconnaîtrez le Doppler caractéristique en forme de plume (au début, la fréquence de l'écho est supérieure a celle de son signal terrestre) Le fichier son correspondant s'appelle 3.wav | |||||
|
Le rapport signal/bruit atteint 12 dB par
moments. On notera l'effet Doppler, dérive de fréquence caractéristique due à
la cible en mouvement rapide" | |||||
| |||||
