LA
BALISE F5ZPH, 432,408 MHz en IN87KW
Images (pictures)
DERNIERS SPOTS (cliquer sur Beacon SpotMap pour afficher la carte) - LAST SPOTS
1. ORIGINE
À la demande insistante de F6HTJ, responsable des balises au sein de la commission THF du REF-Union, cette balise a vu le jour au cours de l'été 2002.
2. CARACTÉRISTIQUES GÉNÉRALES
Son indicatif est F5ZPH. En service depuis l'été 2002 sur 432,408 MHz, elle se trouve sur le même site que la balise 144,405 MHz F5ZRB (ex F5XAR), à 25 km au Nord Est de Lorient (56), à 165 mètres d'altitude, sa position est 47° 55' 14" N - 003° 07' 33" W, et son QTH locator est IN87KW.
L'antenne est dirigée vers le 110°.

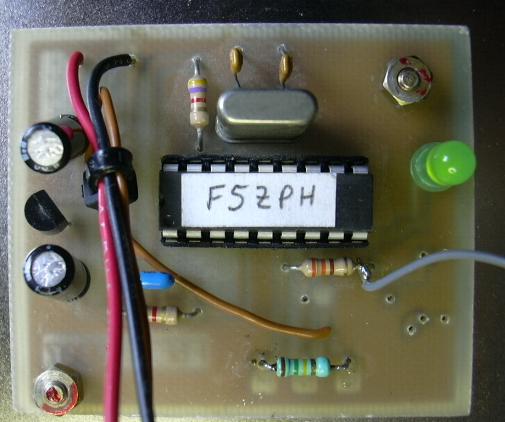

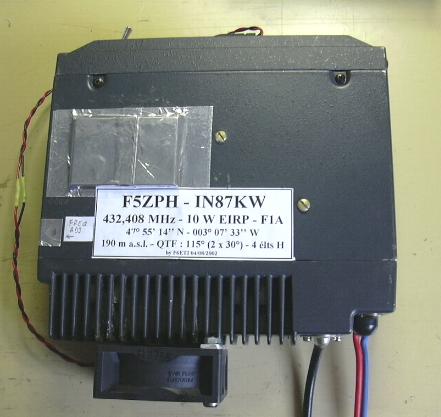

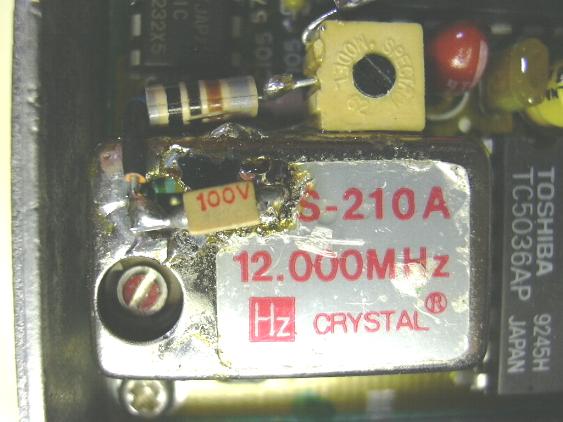

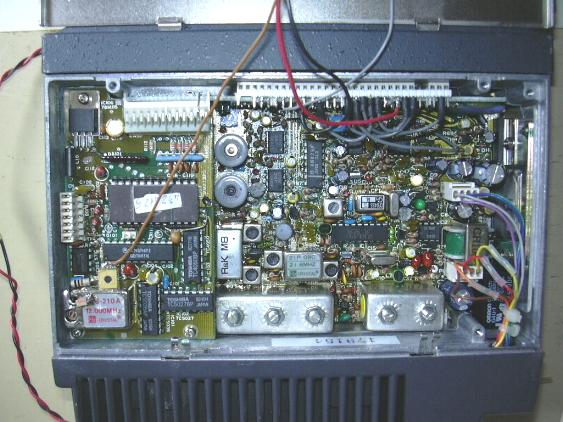

Sa puissance est de 10 W EIRP, mode F1A, et son message est: "F5ZPH IN87KW" . L'antenne est une 4 éléments, polarisée horizontalement, à 25 mètres du sol et dirigée vers le sud-est. Le codeur du message fonctionne à l'aide d'un PIC 16F84.Images de la première version de l'émetteur de la balise
2. HISTORIQUE
- Été 2002 : mise en service
- Août 2012 : remplacement par un MCMicro UHF
4. STATUT
La balise étant située à un emplacement où a lieu de temps en temps une activité radio HF/VHF/UHF/micro-ondes, elle peut être arrêtée pendant ces périodes.
Merci à F5IHP pour la fourniture de l'émetteur et à F1BIU qui a développé le codeur et le générateur de messages à PIC 16x84 de la balise initiale.
Merci à F5EAN pour le MCMicro UHF et le PA UHF mis en service en août 2012.
5. MAINTENANCE, FONCTIONNEMENT
Le fonctionnement et l'entretien de la balise sont assurés par F5SGT.
6. REPORTS
F6ETI, Philippe MARTIN - 10, impasse Marie-Rose Guillot - F 19240 VARETZ.
E-mail : f 6 e t i @ w a n a d o o . f r
à/c 09/03/04 - m.à.j 02/02/2009
